1. 일반사항
1-1. 적용범위
이 시방은 욕실 및 다용도실의 외측벽에 열손실 방지를 목적으로 시공하는 Ace-Tech 단열
판넬 공사에 적용한다. 다만, 이 시방에서 정하는 이외의 재료 및 공법을 이용하는 단열공사
에 대해서는 담당원의 승인을 받아 해당 단열재료의 제조 및 시공자 시방에 준하여 시공한다.
단열시방에 의한 공사는 설계도 및 공사시방에 나타난 다음의 사항에 의하여 시공한다.
가. 단열판넬의 종류 및 두께, 사용량 나. 단열부위 및 개소
다. 단열층 및 그 부위의 구성 라. 단열부위 사이의 접합부 상세
1-2. 용어
이 시방서에서 사용하는 용어는 다음과 같이 정의한다.
가. 발포폴리스티렌(Expandable Polystyrene)보온판 : 압출법보온판
나. Ace-Tech단열판넬(이하 단열판넬이라 칭함) : 발포폴리스티렌 보온판에 유리섬유를
부착 후 표면강화제(특수몰탈)를 도포해 제작한 신기술공법의 특수판넬
1-3. 적용규격
이 시방에서 언급되지 않은 부분은 한국산업규격을 적용함을 원칙으로 하되, 다음과 같은 적
용규격의 규정에 따라야 한다.
가. KS L 9016 보온재의 열전도율 측정방법 나. KS M 3808 발포 폴리스티렌 보온재
1-4. 제출물
가. 제품자료 : 발포폴리스티렌, Ace-Tech단열판넬 카다로그
나. 시공상세도 : 시공부위에 따른 상세도면, 나누기도(판넬의 size/thickness 포함)
다. 시공확인서 : 감독자의 확인을 받은 후 후속공정을 진행하기 위함.
라. 현장에서 요구하는 견본 및 인증서, 시험성적서
2. 자재
2-1. Ace-Tech단열판넬
가. 발포폴리스티렌
① 품질 : 폴리스티렌수지에 펜탄이나 부탄 같은 발포제를 첨가시켜 발포, 성형한 단열재
료로 KS M 3808의 규정에 적합한 제품으로 정한다.
② 종류 : 압출법보온판 특호
나. 시멘트계 바탕 바름재 - 시멘트, 골재, 혼화용 폴리머를 배합비율에 맞춰 구성되며 KS F
4716의 규정에 의한다.
다. 지정된 단열재료와 단열성능이 다른 재료를 불가피하게 사용해야 할 경우에는 담당원의
승인을 받아 지정된 재료의 열전도 저항값에 상응하는 두께 이상의 단열재료를 사용할
수 있다.
2-2. 보조 단열재 및 설치재료
보조 단열재 및 단열재 설치재료 등은 이 공사에 사용하는 Ace-Tech단열판넬에 영향을 주거
나 단열재로부터 영향을 받지 않은 것을 사용하는 것을 원칙으로 한다.
2-3. 재료의 검사
가. 현장에 반입하는 재료는 한국산업규격 또는 산업자원부 장관의 형식승인 여부 및 재료
의 규격, 품질 등이 도면 또는 공사시방과 일치하는 여부에 대하여 담당원의 검사를 받
아야 한다.
나. 공사시방에서 정한 바가 있거나 담당자의 지시가 있을 때는 공사착수 전에 단열판넬의
견본 및 시험 성적표를 담당원에게 제출하여야 한다.
2-4. 재료의 운반, 저장 및 취급
가. 단열판넬의 운반 및 취급 시 에는 단열판넬이 손상되지 않도록 주의해야 한다.
나. 단열판넬은 직사일광이나 비, 바람 등에 직접 노출되지 않으며, 습기가 적고 통기가 잘
되는 곳에 용도, 종류, 특성 및 형상 등에 따라 구분하여 보관한다.
다. 단열판넬의 적재높이는 1.5m 이하로 하고 단열판넬 위에 중량물을 올려놓지 않는다.
2-5. 재료의 가공
단열판넬의 가공은 가급적 공장에서 규격화 생산하고 이형규격이 많을 경우 현장에서 가공
할 수 있으며 청소가 된 평탄한 면 위에서 행하되, 전용 공구를 사용하여 정확한 치수로 가공
하며 재료의 손상이 없도록 한다.
3. 시공
3-1. 시공일반
가. 시공계획
① 단열공사 시공에 앞서 단열재료, 시공법, 시공도, 공정계획 등에 대하여 감독자의 승
인을 받는다.
② 시공도면, 시방서, 나누기도에 의해 감독자로부터 시공부위를 확인 후 단열판넬 및 설
치재료, 공구 등을 준비한다.
③ 단열판넬 시공 전 선후공정 및 간섭공정과 충분히 협의한다.
나. 단열판넬의 시공
① 단열판넬 시공 바탕면은 시공에 간섭이 없도록 돌출물 제거 및 타공 부위를 확인한다.
② 욕실, 다용도실 등 물을 사용하는 부위는 모재에 방수 시공 및 양생이 완전히 되어 있
어야 하고 담수 테스트 후 시공한다.
③ 판넬설치 위치에 위생배관 및 배수구, 콘센트 등 기타 타공 할 부위는 돌출물 주위에
맞게 판넬에 표시한 후 정확한 치수로 타공한다.
④ 나누기도에 따라 joint 부위가 최소가 되도록 시공하고 현장 가공 시에는 전용 공구를
사용하여 2-5항에 의거 정확한 치수로 정교하게 가공한다.
⑤ 판넬을 시공 할 부위에 건축용 본드 TypeⅢ(액체방수 및 조적 부위 제외가능)를

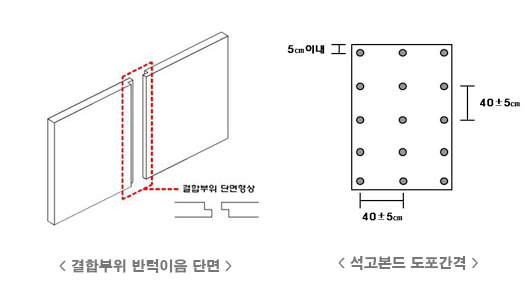

40cm간격으로 칠한 뒤 본드를 수직, 수평 40cm×40cm(±5㎝)간격으로 부착한다.
⑥ 판넬과 판넬의 joint 반턱이음은 단열재두께 30mm이상부터 가능하며 그 미만 두께의
joint는 연결부위에 본드를 도포하여 판넬에 발생하는 휨모멘트(자중, 신축 등)를 방지
하며 부착한 후 수평계를 사용하여 판넬의 수직, 수평을 맞춘다.
⑦ 판넬이 겹치는 부위나 모서리, 슬래브와 맞닿는 상부, Open부위의 open hole의 경우
우레탄 폼으로 밀실하게 충진한다.
⑧ 시공할 부위와 판넬과의 간격은 욕실 부위는 석고본드 다점식공법으로만 시공하며
10~15mm를 표준으로 하고, 발코니 부위는 석고본드 다점식공법은 욕실의 기준을
따르며 건축용본드 TypeⅡ 압착공법은 5mm를 표준으로한다.
⑨ 후속 공정인 타일 시공은 드라이픽스계열의 타일접착제를 판넬 전면에 칠하고 오픈
타임 내에 타일을 압착공법으로 시공하며, 도장공사의 경우 판넬과 판넬의 조인트
부위는 매쉬 부착 후 퍼티로 마감하며 모서리부위는 코킹 후 도장을 한다.
|
